PPP（Point-to-Point Protocol，点到点协议）
Falcon
广域网设备角色：PE，CE，P
CE：用户端连接服务提供商的边缘设备。CE连接一个或多个PE，实现用户接入。
PE：服务提供商连接CE的边缘设备。PE同时连接CE和P设备，是重要的网络节点。
P：服务提供商不连接任何CE的设备。

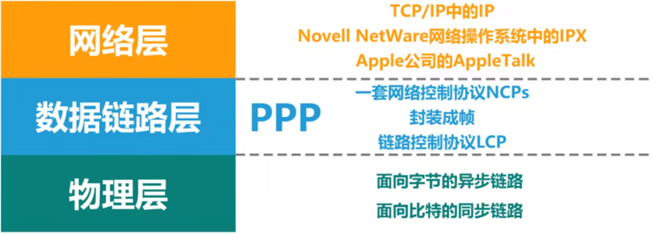

PPP（Point-to-Point Protocol，点到点协议）是一种常见的广域网数据链路层协议，主要用于在全双工的链路上进行点到点的数据传输封装。
PPP三大组件：
①LCP（Link Control Protocol，链路控制协议）---用于各种链路层参数的协商，例如最大接收单元（MRU），认证模式（PAP，CHAP），魔术字（用于环路检测）等。
②认证（可选）---PAP，CHAP
③NCP（（Network Control Protocol，网络控制协议），如IPCP（IP Control Protocol ，IP控制协议），用于各网络层参数（比如IP地址）的协商，更好地支持了网络层协议。
1、LCP协商
LCP报文：
①正常协商---协商由任意一方发送Configure-Request报文发起。如果对端接收此报文且参数匹配，则通过回复Configure-Ack响应协商成功。
②参数不匹配
③参数不识别
2、NCP协商
①静态IP地址协商
②动态IP地址协商 ---动态IP地址协商支持PPP链路一端为对端配置IP地址。
3、认证协商
①PAP（密码认证协议）---使用两次握手明文认证，安全性不高
设备关机状态添加板卡：
R1：
aaa
local-user huawei password cipher admin@123
local-user huawei service-type ppp
interface Serial1/0/0
link-protocol ppp ---------------------接口封装协议为PPP；默认华为使用PPP，思科默认使用HDLC（高级数据链路控制）
ppp authentication-mode pap ------指定认证方式为PAP
ip address 12.1.1.1 255.255.255.0
R2：
interface Serial1/0/0
link-protocol ppp
ppp pap local-user huawei password cipher admin@123 ----配置认证的用户名和密码
ip address 12.1.1.2 255.255.255.0
测试：将接口shutdown，然后undo shutdown；测试直连通信
认证失败抓包：被认证方尝试三次认证，认证失败后，断开链路认证协商
认证成功抓包：
②CHAP（挑战握手认证协议）---使用三次握手密文方式认证，安全性较高
两端设备通过HASH算法计算本地HASH值（ID，随机数，密码）；通过HASH值一致或者不一致判断是否合法；
R1：
aaa
local-user huawei password cipher admin@123
local-user huawei service-type ppp
interface Serial1/0/0
link-protocol ppp
ppp authentication-mode chap
ip address 12.1.1.1 255.255.255.0
R2：
interface Serial1/0/0
link-protocol ppp
ppp chap user huawei
ppp chap password cipher admin@123
ip address 12.1.1.2 255.255.255.0
测试：将接口shutdown，然后undo shutdown；测试直连通信
认证失败抓包：被认证方尝试三次认证，认证失败后，断开链路认证协商
认证成功抓包：
PPPoE（PPP over Ethernet，以太网承载PPP协议）
PPPoE集中了PPP和Ethernet两个技术的优点。既有以太网的组网灵活优势，又可以利用PPP协议实现认证、计费等功能。
PPPoE的常见应用场景有家庭用户拨号上网、企业用户拨号上网等。
PPPoE会话建立：
PPPoE的会话建立有三个阶段，PPPoE发现阶段、PPPoE会话阶段和PPPoE终结阶段。
PPPoE报文：
-
PPPoE Client广播发送一个PADI（PPPoE Active Discovery Initial）报文，在此报文中包含PPPoE Client想要得到的服务类型信息。
-
所有的PPPoE Server收到PADI报文之后，将其中请求的服务与自己能够提供的服务进行比较，如果可以提供，则单播回复一个PADO（PPPoE Active Discovery Offer）报文。
-
根据网络的拓扑结构，PPPoE Client可能收到多个PPPoE Server发送的PADO报文，PPPoE Client选择最先收到的PADO报文对应的PPPoE Server做为自己的PPPoE Server，
并单播发送一个PADR（PPPoE Active Discovery
Request）报文，请求服务器分配Session ID。
- PPPoE Server产生一个唯一的会话ID（Session ID），标识和PPPoE Client的这个会话，通过单播发送一个PADS（PPPoE Active Discovery Session-confirmation）报文把会话ID发送给PPPoE Client，会话建立成功后便进入PPPoE Session阶段。
完成之后通信双方都会知道PPPoE的Session_ID以及对方的以太网地址，它们共同确定了唯一的PPPoE
Session。
R2：
ip pool PPPoE -------------------------------创建服务器地址池
network 10.1.1.0 mask 255.255.255.0
excluded-ip-address 10.1.1.2
aaa --------------------------------------------创建认证的用户名和密码
local-user huawei password cipher 123
local-user huawei service-type ppp
interface Virtual-Template0 ------------------创建虚拟模板接口
ppp authentication-mode chap -------------指定认证方式
remote address pool PPPoE -----------------调用地址池
ip address 10.1.1.2 255.255.255.0
interface
GigabitEthernet0/0/0
pppoe-server bind Virtual-Template 0 ------将物理接口和虚拟模板接口绑定
R1：
interface Dialer0 ------------------------------创建拨号接口
link-protocol ppp ----------------------------链路封装协议为PPP（默认）
ppp chap user huawei -----------------------创建CHAP认证用户名
ppp chap password cipher 123 -------------创建CHAP认证密码
ip address ppp-negotiate -------------------指定地址通过协商获得
dialer user hcia ------------------------------创建拨号用户
dialer bundle 1 ------------------------------创建绑定编号
interface
GigabitEthernet0/0/0
pppoe-client dial-bundle-number 1 -------将拨号接口与物理接口绑定
查看R1接口ip地址以及路由表：
